MROpen Evo — a nyitott, hélium nélküli MRI
Az MROpen Evo az olasz ASG Superconductors (Paramed MRI Unit) 0,5 teslás mágneses rezonanciás készüléke. Két különlegessége van, és mindkettő megkülönbözteti a hagyományos, alagút kialakítású MRI-ktől: a nyitott, U alakú mágnes, amelyben a páciens nem zárt csőben fekszik, és a magnézium-diborid (MgB₂) szupravezető, amely hélium nélkül működik.
A készüléket a Belux Csoport forgalmazza Magyarországon — a telepítéstől a beüzemelésen át a betanításig és a támogatásig.
Fontos

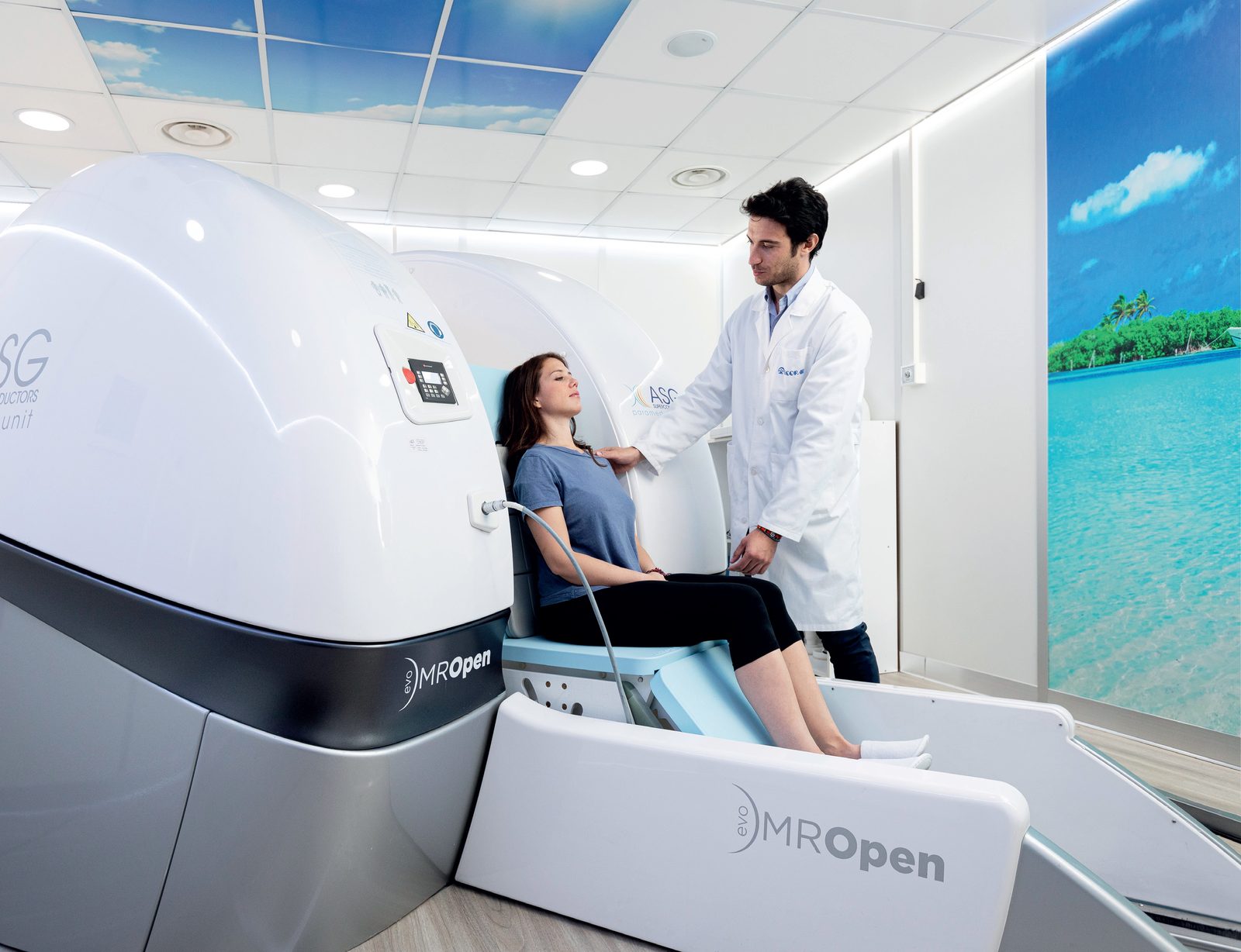

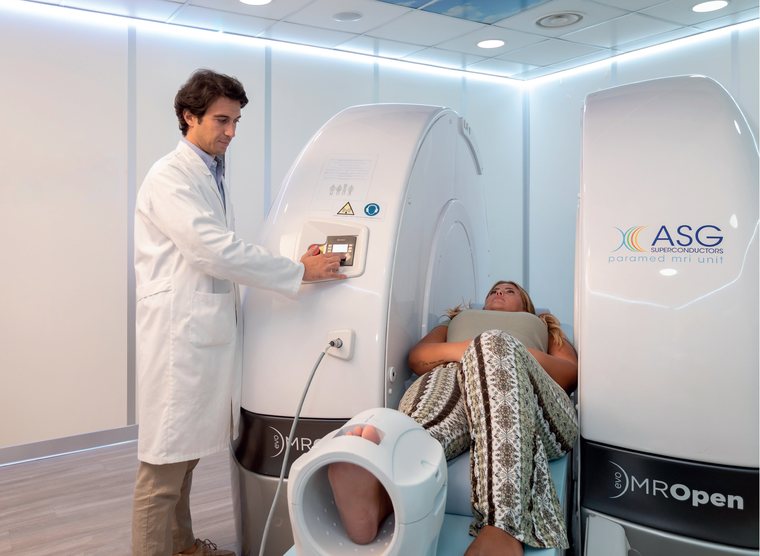

Az MROpen Evo-ban a páciens besétál a készülékbe, és ülve, hátradőlve, fekve vagy állva is vizsgálható. A mágnes két oldala között nincs fizikai akadály a páciens és a környezet között: körbe lát, és akár tévét is nézhet a vizsgálat alatt. Ez alapvetően változtatja meg a klausztrofóbiás, szorongó, gyermek-, idős és nagyobb testsúlyú páciensek vizsgálhatóságát.
Álló helyzetű és többpozíciós képalkotás
A hagyományos MRI kizárólag fekvő helyzetben képes vizsgálni — vagyis pontosan abban a testhelyzetben nem, amelyben a páciens panasza jelentkezik. Az MROpen Evo a tünetvezérelt, pozicionális képalkotást teszi lehetővé:
- Terheléses (weight bearing) vizsgálat — a gerinc és az ízületek valódi testsúlyterhelés alatt, álló helyzetben képezhetők le.
- Funkcionális vizsgálat — a gerinc és az ízületek hajlításban és nyújtásban (flexió–extenzió) is leképezhetők.
- Pozicionált vizsgálat — a beteg a panaszának megfelelő testhelyzetben vizsgálható: állva, ülve, előrehajolva vagy fekve.
A készülék önálló szkennerként és egy hagyományos MRI kiegészítéseként is használható: azokat a vizsgálatokat veszi át, amelyeket a zárt gép nem, vagy csak nehezen tud elvégezni.
Vizsgálható területek és testhelyzetek
| Terület | Vizsgálatok | Testhelyzetek |
|---|---|---|
| Nyaki gerinc | rutin, flexió/extenzió, lágyrész-nyak, carotis MRA | hanyatt, 20°, 40°, ülő |
| Háti és ágyéki gerinc | rutin, flexió/extenzió, terheléses | hanyatt, 20°, 40°, 60°, ülő, álló |
| Agy | agy, belső hallójárat (IAC), állkapocsízület (TMJ), hipofízis, orbita, MRA | hanyatt, 20°, 40°, ülő |
| Térd | rutin és terheléses | hanyatt, 20°, 40°, 60°, ülő, álló, hajlított térd |
| Végtagok | kéz, csukló, könyök, boka, lábfej, váll | hanyatt, 40°, ülő, álló |
| Csípő | rutin és terheléses | hanyatt, álló, álló csípőrotációval |
| Kismedence | rutin | ülő, hanyatt |
MgB₂ — a hélium nélküli szupravezetés
Az MROpen Evo mágnese magnézium-diborid (MgB₂) magas hőmérsékletű szupravezetőből készül, hélium nélküli hűtéssel. Ennek üzemeltetési következményei vannak:
- Nincs héliumfeltöltés és nincs lefúvató (vent) vezeték — ez a telepítést és az üzemeltetést is jelentősen egyszerűsíti a hagyományos megoldásokhoz képest.
- Quench-mentes, stabil működés — a mágnes teljes mértékben vezérelhető, be- és kikapcsolható, az indítás és a karbantartás egyszerűbb.
- Alacsonyabb energiafogyasztás és a ritkaföldfémek lényegesen kisebb felhasználása.
Vevőtekercsek
| Tekercs | Csatorna | Klinikai alkalmazás |
|---|---|---|
| Whole Spine | 8 | teljes gerinc |
| Body Spine | 4 | ágyéki és háti gerinc, kismedence, kétoldali csípő, sacroiliacalis ízületek |
| Spine Flat | 4 | álló/ülő helyzetű ágyéki és háti gerinc, sacroiliacalis ízületek |
| Cervical Spine | 2 | nyaki gerinc |
| Head Neck | 3 | agy, MRA |
| Brain | 2 | fej, agy |
| Knee | 2 | térd, boka, lábfej |
| Wrist-Hand | 2 | kéz, csukló, könyök |
| Shoulder | 2 | váll |
| MP-Loop | 1 | váll, dinamikus vizsgálatok, többcélú |
| MP-Flat | 1 | álló/ülő helyzetű csípő, medencefenék, többcélú |
| Flex Small / Large | 1 | álló/ülő helyzetű kismedence, kétoldali csípő |
Szekvenciák
- Spin echo — Spin Echo, Gradient Echo, Multi Echo, PD-T2, Gradient Echo Dual Echo (HiCon)
- Fast spin echo — FSE T2, FSE T1, FSE PD, Fast Inversion Recovery (FIR PD, FIR T2), Fast FLAIR, Metal T1/T2, HASTE, diffúziósúlyozott képalkotás (DWI–HASTE)
- Gradient echo steady state — GBASS 3D/2D, GE 3D, GE T1 3D, EMIT 3D, STSS 3D
- MRA — Angio 2D, Angio 3D
- Zsírelnyomás — Fat Water Separation (FWS), GE-STIR, SE-STIR
Műszaki adatok
| Paraméter | Érték |
|---|---|
| Térerő | 0,5 T |
| Mágnes típusa | szupravezető, hűtőközeg nélküli (cryogen-free), MgB₂ (magnézium-diborid) technológián |
| Oldalirányú nyílás | 56 cm |
| Digitális spektrométer | I-box |
| Vevőcsatornák száma | 8 |
| Gradiens max. intenzitás | 20 mT/m |
| Felfutási idő | 0,6 ms (0–20 mT/m) |
| Slew rate | 33 mT/m/ms |
| Tekercstechnológia | multi array cross tuned |
| Max. páciens testsúly | 200 kg |
| Páciens pozíció | fekvő, ülő, álló |
| Kezelőfelület | MR-GUI Pro |
Telepítési igények
| Paraméter | Érték |
|---|---|
| Teljes rendszertömeg | 28 000 kg |
| Mágnestér standard mérete | 6 × 5 m |
| Géptér standard mérete | 3 × 4 m |
| Elektronikai szekrények | 3 × 250 kg |
| RF-árnyékolás | szükséges |
| Tápellátás | 400 V 3N ~50 Hz / 480 V 3N ~50/60 Hz |
| Teljesítményfelvétel | 35 kVA |
Megjegyzés
A helyiségigényt és a tápellátást minden esetben a konkrét helyszín alapján tervezzük meg. A fenti értékek a gyártó standard méretei; felmérés után adunk pontos kiviteli tervet.
Bevezetés és támogatás
A helyszíni felmérést, a telepítést, a beüzemelést, a személyzet betanítását és a folyamatos műszaki támogatást mi végezzük. A készülék a meglévő radiológiai munkafolyamatba illeszkedik: a képek DICOM formátumban kerülnek a PACS rendszerbe, a leletezés pedig a megszokott módon, akár beszédfelismeréssel támogatva történik.
Kérjen ajánlatot vagy bemutatót — vagy nézze meg a gyártó oldalát a mropenevo.com címen.
